項目名稱：贛州水務集團水泵隔聲罩工程

項目地址：贛州水務集團

項目類別：水泵隔聲罩工程

案例簡介：贛州水務集團位于贛州市章貢區，公司現有一間水泵房，內設4臺水泵，2大2小共4臺水泵，其中較大水泵功率為220kW，轉速1490r/min。水泵工作時噪聲比較大，為構建和諧社會，避免不必要的糾紛，公司領導對此非常重視，故特邀我司(南昌佳綠環保工程有限公司)對水泵噪聲進行降噪處理。

現場情況

    　　由于水泵根據所需工作負荷變頻運行，所以水泵運行的設備噪聲有高低起伏，屬于非穩態噪聲。正常運行條件下，現場測得水泵外0.5m，距地面1.2m處噪聲最大值為100dB(A)，水泵房門窗附近噪聲值在90dB(A)左右。

    　　由于水泵體積較大，水泵維修及更換需要用起吊設備將隔聲罩吊起然后檢修維護，所以設計隔聲罩需設計為方便吊裝與放置的形式。

    　　較大水泵的進出水管外徑約為450mm，較小水管外徑約為430mm。

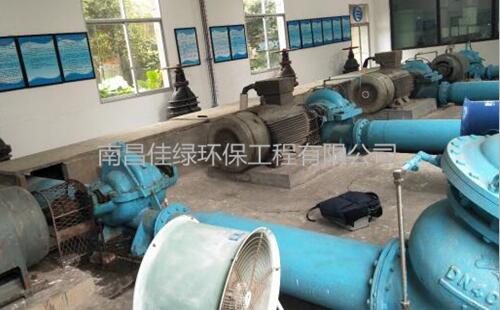

    　　水泵房內水泵及配套設備

    　　噪聲分析：現場觀察發現，水泵噪聲主要成分為設備零部件振動，向空氣中折射出聲波，儀器測量數據顯示，噪聲峰值出現在低頻頻段。

    　　降噪目標

    　　根據業主降噪量需求，現擬定降噪目標如下表所示，驗收標準等同降噪目標，但要考慮到其他噪聲源干擾并排除。

    　　噪聲控制驗收標準

    　　我們設計水泵噪聲治理方案

    　　吸聲材料——選用性價比較高的吸聲材料——棉徑為4微米，總厚8cm，密度為32kg/m3的超細玻璃棉，不同厚度與棉徑的超細玻璃棉吸聲系數不同，其平均吸聲系數為0.85。隔聲材料——選用厚1.5mm的鍍鋅鋼板，根據現有資料顯示，其平均隔聲能力可達28dB(A)，可以滿足隔聲要求。

    　　隔聲罩+通風消聲器降噪

    　　隔聲罩結構：為水泵設置隔聲罩對其電動機、風機葉輪等噪聲源進行降噪處理?？紤]到風機設備的檢修維護與正常散熱，為其設置軸流排風機及進出風消聲器。

    　　隔聲罩由吸隔聲板固定于水平基礎上，設計整體降噪量20dB(A)。根據吸聲面積不低于23.5m2，設計較大隔聲罩尺寸為3400*2000*2000mm，配一扇單開隔聲門700*2000mm，共2套，較小隔聲罩暫定尺寸為3100*1750*2000mm，每個隔聲罩配一扇單開隔聲門700*2000mm。

    　　隔聲罩主材為厚80mm的吸隔聲板，外層采用鍍鋅鋼板，內層采用穿孔鋁網，中間填充厚80mm的吸音玻璃棉。考慮到設備振動聲穿透力較強，鍍鋅鋼板采用厚1.5mm鋼板。

    　　隔聲門雙面均為厚2mm的鍍鋅鋼板，內部填充吸音玻璃棉，總厚80mm，在隔聲罩兩側設置通風消聲器，保障電機正常散熱。

    　　降噪模型及竣工圖

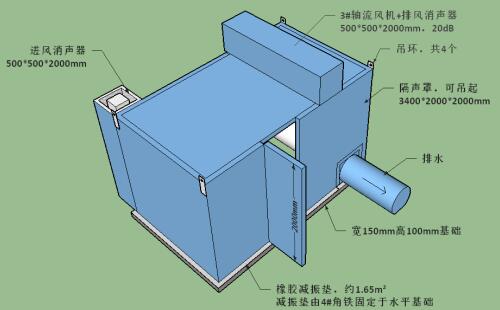

    　　水泵隔聲罩降噪模型

    　　水泵隔聲罩工程竣工圖

　　降噪效果
