一、項目名稱：公司配電室變壓器噪聲治理工程

二、項目編號：南昌佳綠噪音治理（）

三、項目地址：某供電有限公司

四、項目規模：變壓器噪聲治理

五、工程工期： 10天

六、竣工時間：6月2日

七、項目類別：變壓器噪聲治理工程

八、案例簡介：變壓器的電磁噪聲屬于機械性噪聲，它是交變磁場對鐵芯及線圈產生周期性交變作用力引起的振動產生的，振動的鐵芯（矽鋼板）線圈向外輻射噪聲，其主頻取決于交流電頻率，但是由于通電變壓器內，導線、鐵芯內部的渦流作用下，其輻射出來的噪聲遠比單一頻率震動產生的噪聲復雜多了。

通常噪聲的傳播途徑分為三類：

1、空氣的傳播噪聲。在傳播擴散過程中不斷衰減，能量密度不斷降低，利用門窗可以隔除大部分噪聲。

2、固體結構傳播噪聲。在梁柱及樓板結構中傳播擴散，能量密度也有所降低，但不大。因此噪聲會傳得更遠。在受影響的房間內，由于噪音是從樓板、墻體等建筑結構向房間輻射的，因此即使關閉門窗也不會使房間噪音降低。

3、耦合噪聲。小空間高強度噪聲源會激發固體結構振動進而出現結構傳播噪聲，這需要對變壓器房內部進行吸隔聲處理。

九、降噪目標：經過我們公司的噪聲治理，排除非本項目因素，在背景噪聲低于26分貝的前提下；

1、   臥室室內噪聲低于30分貝，達到我們國家最嚴格的標準。

2、   變壓器開啟關閉的差值小于3分貝，讓業主對變壓器沒有明顯感覺。

三、配電室實際情況

①配電室位于生活小區內,位于小區二樓, 屬于鏤空層，沒有獨立基礎，樓上為住戶,共一間,房子里面放一臺630kva的變壓器，門是普通鐵門、普通窗戶，沒隔音，變壓器的聲音雖通過鐵門、窗戶的縫隙向外傳出，通過空氣傳播產生一定的嗡嗡響聲,通過現場觀察,對三樓以上住戶產生一定的影響，但不是起主要作用,本著節約成本的原則,不準備進行噪音空氣傳播的治理（如做隔音門窗，吸隔音板等）. 配電房內頂上沒有安裝隔音、吸音板，變壓器底部也沒安裝任何減震設備,變壓器噪音通過底部基礎和通過高、低壓連接電纜向大樓的屋架結構傳播；直接進入三樓以上住戶的房間，使樓上住戶的墻壁，柱子都有嗡嗡的聲音傳出，每個房間都有,而且在夜深人靜背景噪音較低的情況下會更明顯，經我司現場測試，系低頻噪音，傳播途徑為固體傳播。我們重點需解決固體傳播的問題,還三樓以上住戶一個寧靜的環境.

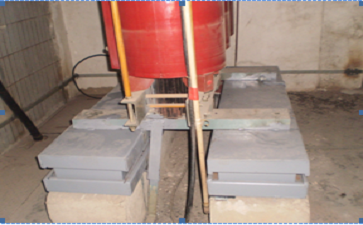

②配電房里面放一臺630kva的變壓器，變壓器底部完全鏤空，僅由槽鋼磚混結構支撐，底部空間不足1250px，安裝減震平臺沒有足夠支撐基礎，施工人員需要在不足1250px的空間設計制造出一個槽鋼基座，便于放置減震平臺，施工難度非常大。（下面為現場圖片）

十、現場噪音源：設備工作時樓上居民房間內噪聲達到38dB，該區域按《社會生活環境噪聲排放標準》GB22337-2008中一類標準執行，低頻振動即晝間：40dB，夜間30dB，故目前噪聲超出國家規定。

十一、我們設計的方案：①針對固體結構傳播噪聲，我司開發了能夠有效遏制低頻噪聲的變壓器低頻減震平臺。變壓器低頻減震平臺，穩定性好，減振效率高，減振效率可以達到99%以上，這樣可以有效阻止變壓器低頻聲音通過底部基礎向大樓的屋架結構傳播；使用電纜及母線軟接，有效減弱變壓器噪音通過高、低壓連接電纜、母線向大樓的屋架結構傳播；

1、母線軟連接示意圖：       2、變壓器低頻減震平臺示意圖

②針對現場的實際情況，制作隔音減震槽鋼基座一座，用于減震平臺的安放

3、服務承諾及工期

1）質量保證及售后服務承諾

我方承諾所有產品勻滿足購買方提出的質量要求及國家各項質量規范要求；售后服務承諾①凡我公司安裝的設備、設施，在安裝完畢后全面檢測調試，按產品達標參數交付甲方驗收并詳細講述設備使用的性能、特點、操作要領等，方便甲方使用。②凡我公司生產的設備、設施自驗收之日起保修一年，我公司為甲方提供快速、優質的售后服務。③產品保修期內，如屬產品質量問題由我司負責免費維修。④保修期內，產品如屬人為造成損壞的，我司同樣提供有償服務。⑤產品超過質保期，我司為其提供終生有償維保服務，更換零配件以本公司供應價結算。⑥產品使用期間如發生故障，我司收到信息后48小時內到場處理。⑦產品使用期間，我司不定期對甲方的設備進行回訪，隨時了解運行情況以利及時排除設備隱患，盡力為甲方使用設備零煩惱。

十二、降噪效果：

1、臥室室內噪聲低于30分貝，達到我們國家最嚴格的標準。

2、變壓器開啟關閉的差值小于3分貝。
